In de procesindustrie is ongeplande stilstand geen optie. Wanneer er een lekkage ontstaat in een cruciale koelwaterleiding, telt elke minuut. Maar wat als de locatie van het lek zich bevindt op een punt waar een standaard reparatieklem fysiek onmogelijk te plaatsen is? Voor een industriële klant stond AVK voor precies deze uitdaging.
Een lekkende 10” stalen koelwaterleiding (OD 273 mm) vormde een acuut risico voor het productieproces. De complexiteit zat hem echter niet in het lek zelf, maar in de omgeving: een uiterst beperkte inbouwruimte van slechts 500 mm tussen een flens en een aftakking, én de aanwezigheid van een hinderlijke tubelure (meet- of aftakpunt) die de montage van een standaard klem onmogelijk maakte. De situatie vereiste een oplossing die het lek onmiddellijk zou dichten én naadloos om de obstakels heen geconstrueerd kon worden.
De oplossing was helder: een duurzame afdichting van de OD 273 mm leiding (onder 3 bar werkdruk), zonder de obstakels te verwijderen. Omdat de tubelure in de weg zat voor de schaal van een reguliere reparatieklem, was de engineering-kracht en flexibiliteit van de AVK-productiefaciliteit in Vaassen nodig voor een speciaal gemodificeerde FS20 tweedelige reparatieklem. De reparatieklem is volledig uitgevoerd in hoogwaardig AISI 316L roestvast staal voor maximale corrosiebestendigheid in de industriële omgeving.

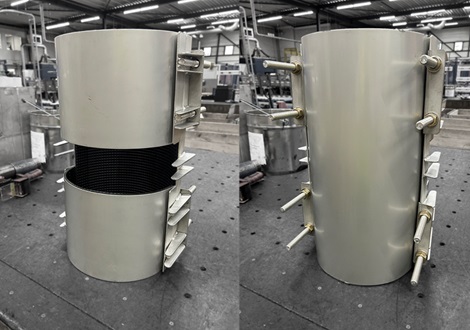

Om de tubelure vrij te houden en toch de volledige afdichting te garanderen, is de klem ontworpen met een unieke dubbele onderbeugel. Deze constructie creëert als het ware een brug over het obstakel heen, zonder in te leveren op de klemkracht of de integriteit van de afdichting. De klem, voorzien van een EPDM-rubberafdichting met het kenmerkende wafelstructuurprofiel, is geproduceerd met een tolerantie van 260-280 mm. Hierdoor konden de onregelmatigheden van de leiding moeiteloos worden opgevangen, terwijl de specifieke uitsparing ervoor zorgde dat de tubelure onaangetast bleef.
Dankzij deze klantspecifieke benadering kon de reparatie snel en veilig worden uitgevoerd, zonder ingrijpende aanpassingen aan het leidingnetwerk. De klem, die na het lassen volledig is gepassiveerd, garandeert niet alleen een directe stop van de lekkage, maar biedt ook een duurzame oplossing voor de lange termijn. Deze case onderstreept de kracht van AVK reparatieklemmen: Waar standaardproducten niet voldoen, levert AVK maatwerk. Door onze expertise te combineren met eigen productie, garanderen we ook bij ruimtegebrek en lastige obstakels een perfecte afdichting.
