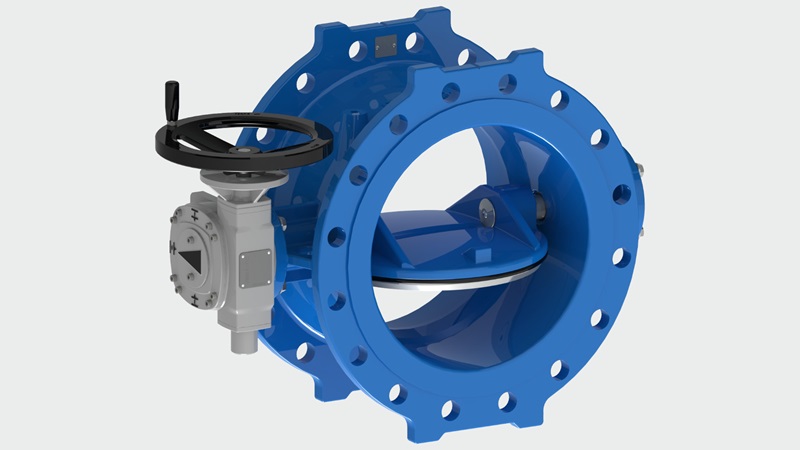

Dubbel excentrische vlinderkleppen

AVK produceert dubbel excentrische vlinderkleppen in DN150–2800 die zijn ontworpen met duurzaamheid als focus. Het gekantelde en stevig bevestigde klepblad, het geoptimaliseerde afdichtingsontwerp en de tegen corrosie beschermde aseindzones zijn allemaal kenmerken die de marktnormen overtreffen, en AVK dubbel excentrische vlinderkleppen zijn dus de veilige keuze voor watervoorzieningstoepassingen.

Ons product assortiment

  • Geïntegreerde zitting, vervangbare RVS zitting en een gelaste RVS zitting
  • Plaatschijf (DN150-2800) en doorstroomschijf (DN700-1200)
  • IP67 wormkast, IP68 wormkast en wormkast met ISO flens
  • PN10, PN16 en PN25

Langere levensduur door gekantelde schijf

De spanning op de klep wordt na enkele graden openen opgeheven, waardoor slijtage van de klepafdichting wordt geminimaliseerd. Bovendien minimaliseert het ontwerp de compressie van de afdichting, wat lage bedieningsmomenten garandeert.

Drie zitting ontwerpen

Het geïntegreerde zitting ontwerp heeft een machinaal bewerkte en met epoxy gecoate nodulair gietijzeren zitting geïntegreerd in de behuizing. Het roestvast stalen zitting ontwerp is verkrijgbaar in twee varianten. Eén met een vervangbare roestvast stalen zitting ring, afgedicht met een O-ring om lekkages onder de zitting te voorkomen en één met een gelaste roestvast stalen zitting, machinaal bewerkt en gepolijst om een glad oppervlak te geven.

Betrouwbare klep en spindelconstructie

De klep en spindel zijn verbonden door middel van een as en een spiebaan. De spie is vastgezet met een aantal bouten om trillingen veroorzaakt door stroomsnelheid en noodzakelijke speling tussen de as en spiebaan. Bij grote diameters is de klep geborgd met twee roestvast stalen deuvels met een spie en spiebaan als back-up.

Optimale klepafdichting voor een hoog rendement

De klep is ontworpen om drukverlies te minimaliseren via CFD-simulaties. De klepafdichting is gevormd om de fixatie in de juiste positie te garanderen, wat een zeer betrouwbare werking oplevert. De uitstekende rubberkwaliteit maakt het mogelijk om de hoeveelheid rubber te verminderen, wat lage bedieningsmomenten en een perfecte afdichting garandeert. De EPDM afdichting is goedgekeurd door DVGW, KIWA en WRAS.

Kenmerken van het asontwerp

De asafdichting kan onder druk vervangen worden, zodat onderhoud eenvoudig is. Afdichtingen van EPDM zorgen voor een perfecte in- en uitwendige dichtheid, en NBR afdichtingen beschermen tegen onzuiverheden en vloeistoffen van buitenaf.

Onze dubbel excentrische vlinderkleppen zijn optioneel leverbaar met een vergrendeling die het mogelijk maakt het klepblad in open/dichte stand te vergrendelen als vervanging van de wormkast noodzakelijk is.

De PTFE-lagers met lage wrijving zorgen voor lage bedieningsmomenten en de beschermde aseinden zorgen voor duurzaamheid, omdat er geen ongecoate nodulair gietijzeren oppervlakken zijn blootgesteld aan het medium.

Bi-directioneel en slank ontwerp

AVK vlinderkleppen zijn bi-directioneel, ook al  zijn de kleppen vanaf DN700 en hoger gemarkeerd met een pijl die de aanbevolen stroomrichting aangeeft. We hebben ook het gewicht geminimaliseerd om de montage en bediening te vereenvoudigen en om het milieu minder te belasten.

Aandrijving naar keuze

Wij bieden elk type bediening aan. Onze standaardopties zijn IP67 wormkasten met handwiel voor bovengrondse installatie, IP68 wormkasten voor ondergronds gebruik en ISO-wormkasten voor montage van elektrische aandrijvingen. Verder bieden wij inbouwgarnituren, adapters en handwielen aan.

Product goedkeuringen

AVK dubbel excentrische vlinderkleppen zijn goedgekeurd door:

  • DVGW in DN 150-1200
  • KIWA in DN 200-600
  • WRAS in DN 700-1200

Voor grotere afmetingen zijn alle componenten goedgekeurd.

Waar worden dubbel excentrische vlinderkleppen gebruikt?

Dubbel excentrische vlinderkleppen worden het meest gebruikt in ondergrondse watervoorzieningstoepassingen als alternatief voor schuifafsluiters. Bij het ondergronds installeren van vlinderkleppen is een lagere gronddekking vereist en doorgaans zijn ze kosten effectiever, vooral bij de grote afmetingen,  in vergelijking met schuifafsluiters. Uiteraard kunnen ze ook bovengronds gebruikt worden.

Animatie

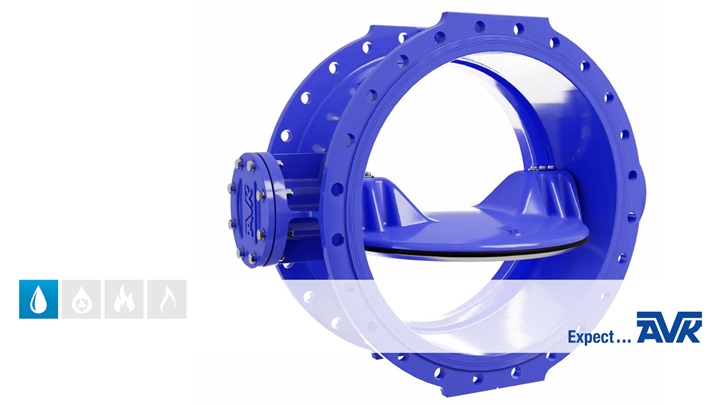

AVK dubbel excentrische vlinderkleppen serie 756

Animatie over kenmerken en varianten van onze dubbel excentrische vlinderkleppen serie 756.
