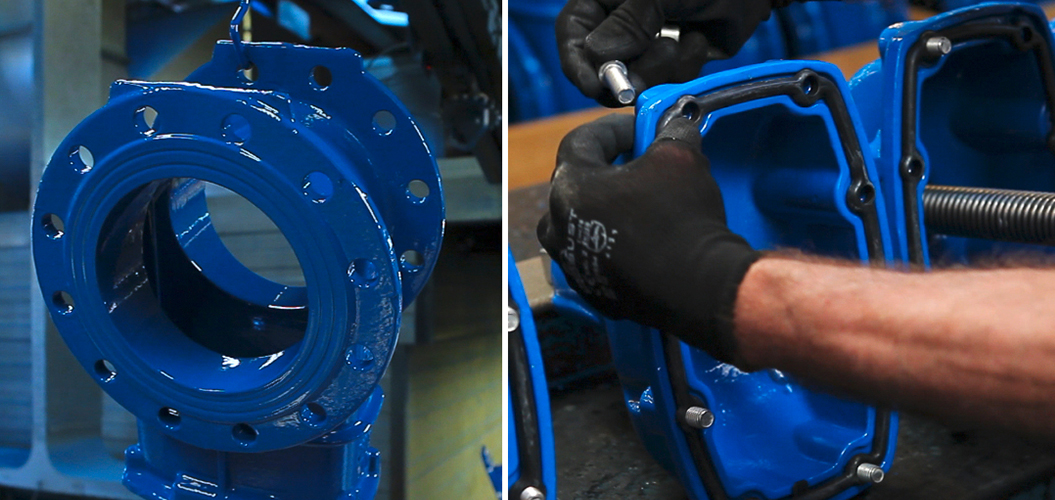

Wat is een schuifafsluiter?
Schuifafsluiters worden veel gebruikt en dat in verschillende toepassingen, zowel onder- als bovengronds. Voor ondergrondse installaties is het van het grootste belang om het juiste type afsluiter te kiezen om hoge vervangingskosten te vermijden.
Schuifafsluiters zijn ontworpen voor volledig open of volledig gesloten situaties. Ze worden in een leidingnetwerk geïnstalleerd als isolatiekleppen, maar het zijn geen regelafsluiters. Wanneer je de schuifafsluiter wil openen doe je dat tegen de klok in en sluiten met de klok mee, de spindel van de schuifafsluiter maakt dan een op- en neerwaartse beweging op het schroefdraadgedeelte.
Waar worden schuifafsluiters gebruikt?
Wanneer minimaal drukverlies en een volle doorlaat van belang is dan zijn schuifafsluiters de perfecte oplossing. Bij een volledig open situatie zijn er geen belemmeringen voor de schuifafsluiter in het stromingsgebied en dit resulteert in een zeer laag drukverlies. Het ontwerp is ook geschikt voor het gebruik van een pipe-cleaning pig.
Een schuifafsluiter is een multi-turnklep. Dit houdt in dat de bediening van de afsluiter door middel van een spindel met schroefdraad plaatsvindt. Doordat de spindel meerdere keren moet draaien om van een open naar een gesloten positie te gaan, voorkomt deze langzame werking waterslageffecten.
Er zijn veel verschillende toepassingen waarvoor de schuifafsluiters worden gebruikt. De AVK schuifafsluiters zijn geschikt in de volgende werkomstandigheden:
- Drinkwater, afvalwater en neutrale vloeistoffen: temperatuur tussen -20°C en +70°C, maximale stroomsnelheid van 5 m/s en een drukverschil van maximaal 16 bar.
- Gas: temperatuur tussen -20°C en +60°C, maximale stroomsnelheid van 20 m/s en maximaal 16 bar drukverschil.
AVK biedt ook regelafsluiters aan. Lees meer over de voordelen.
Schuifafsluiters met by-pass
Schuifafsluiters met by-pass worden over het algemeen om drie redenen gebruikt:
- Om het drukverschil van de leiding in evenwicht te brengen, verlaging van het aandraaimoment en bediening door één persoon.
- Als de hoofdafsluiter gesloten en de by-pass staat open ontstaat er een continue stroom, waardoor mogelijke stagnatie wordt voorkomen.
- Het vertraagd vullen van leidingen

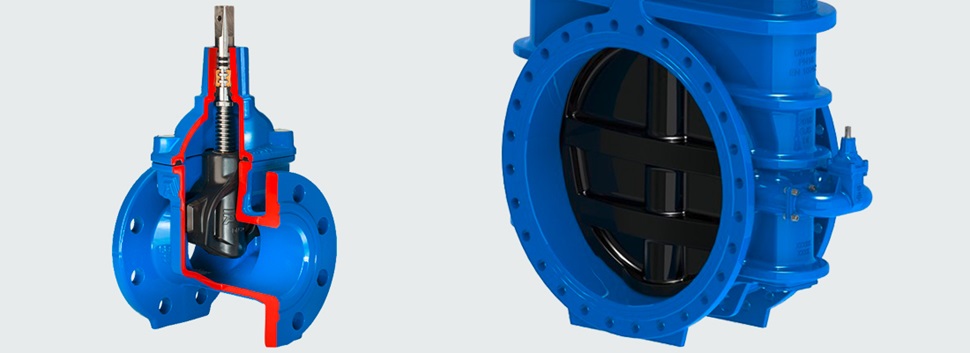

AVK biedt schuifafsluiters met by-pass aan in afmetingen vanaf DN 450, zie series 55/30 en 06/30
Parallel vs. wigvormige schuifafsluiters
Schuifafsluiters kunnen worden onderverdeeld in twee hoofdtypen: parallel en wigvormig. De parallelle schuifafsluiters maken gebruik van een vlakke schuif tussen twee parallelle zittingen, een populair type is de plaatafsluiter ontworpen met een scherpe rand aan de onderkant van de afsluiter. De wigvormige schuifafsluiters maken gebruik van twee schuine zittingen en een licht afwijkende schuine schuif.
De meeste schuifafsluiters van AVK zijn van het massieve wigvormige ontwerp, maar wij bieden ook plaatafsluiters voor afvalwaterbehandeling en parallelle schuifafsluiters voor gas.
Metalen zitting vs. zachtdichtende zitting

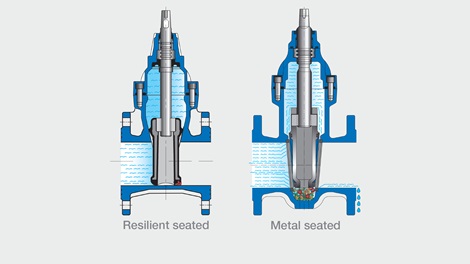

Voordat de zachtdichtende schuifafsluiter op de markt kwam, werden op grote schaal schuifafsluiters met een metalen zitting toegepast. Het conische wigontwerp en de hoekige afdichtinrichtingen van een metalen schuif vereisen een indrukking in de bodem om een juiste sluiting te garanderen. Het leidingsysteem zal echter nooit volledig vrij zijn van vuil, ongeacht hoe grondig de buis wordt gespoeld tijdens installatie of reparatie. Dit vuil hoopt zich op in de sleuf waar de metalen schuif moet afdichten. Daarom zal dit type afsluiter uiteindelijk zijn functie verliezen.Een zachtdichtende schuifafsluiter heeft een vlakke bodem waardoor er vrije doorgang is voor zand en kiezels. Als er tijdens het sluiten van de afsluiter onzuiverheden passeren, zal het rubberoppervlak zich om de onzuiverheden sluiten terwijl de afsluiter gesloten is. Een hoogwaardige rubbercompound is zacht genoeg om oneffenheden te absorberen, maar toch sterk genoeg om dit vuil door te spoelen wanneer de afsluiter opnieuw geopend wordt. Dit betekent dat het rubberen oppervlak zijn oorspronkelijke vorm terugkrijgt en een waterdichte afdichting garandeert.
De overgrote meerderheid van AVK's schuifafsluiters hebben een zachtdichtende zitting, maar in sommige markten worden nog steeds schuifafsluiters met een metalen zitting gevraagd, zodat ze nog steeds deel uitmaken van ons assortiment voor watervoorziening en afvalwaterzuivering. Zie serie 54.
Schuifafsluiters met stijgende spindel vs niet-stijgende spindel

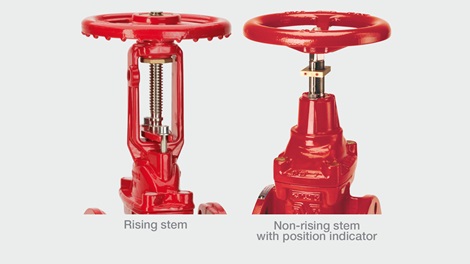

Een stijgende spindel is rechtstreeks gemonteerd op de schuif en tijdens de bediening stijgt en daalt die samen met de schuif. Naast de positie-indicator van de afsluiter is het mogelijk om de spindel te smeren.
Niet-stijgende spindels hebben een schroefdraad tot in de schuif. Wanneer je draait aan de spindel zal die schuif omhoog en omlaag gaan in de afsluiter. Het grote voordeel van deze schuifafsluiters is bediening in beperkte ruimte, ze nemen minder verticale ruimte in aangezien de spindel volledig in het huis blijft. Schuifafsluiters met niet-stijgende spindels zijn geschikt voor zowel bovengrondse als ondergrondse installaties.
Het productassortiment van AVK bestaat voornamelijk uit schuifafsluiters met niet-stijgende spindel maar we bieden ook schuifafsluiters aan met stijgende spindel voor toepassingen in drinkwater, afvalwater en brandbestrijding.
