AVK Flensafsluiter, PN 10/16
EN 558-14/DIN F4, RVS 316 spindel, EPDM gevulkaniseerde schuif, by-pass
Contact
AVK Industrial Nederland BV
Schorsweg 1 8171 ME Vaassen Nederland
Flensafsluiter met flens geschikt voor aandrijving en by-pass. Voor drinkwater en neutrale vloeistoffen tot max. 70°C
AVK schuifafsluiters zijn ontworpen met ingebouwde veiligheid tot in elk detail. De schuif is volledig gevulkaniseerd met eigen EPDM rubber compound met WRAS en DVGW W270 drinkwater goedkeur. Kenmerken zijn de uitstekende duurzaamheid vanwege het geheugen van het rubber om zijn oorspronkelijke vorm aan te nemen, het dubbele vulkanisatie proces en het robuuste schuif ontwerp. De drievoudige spindelafdichting, de sterke spindel en de grondige bescherming tegen corrosie waarborgen de ongeëvenaarde betrouwbaarheid.
| Variant 06/34-007 | |
|---|---|
| Verbinding | Geflensd |
| Materiaal: | Nodulair Gietijzer |
| DN: | DN700 - DN1000 |
| PN: | PN 10/16 |
| Sluitrichting | Rechtsom sluiten |
Kenmerken
- Vaste geïntegreerde schuifmoer voorkomt trillingen en verzekert een lange levensduur.
- Polyamide geleiderails beschermenn het rubber tijdens het openen en sluiten.
- Roestvast stalen spindel, 1.4401/AISI316, met schuifstop.
- Ruim conisch spindelgat in de schuif voorkomst stilstaand water.
- Drievoudig beveiligd afdichtingsysteem: NBR stofkeringsring beschermt tegen stof van buitenaf, twee NBR O-ringen beschermen het radiale lager en binneste lipafdichting ondersteunt door een EPDM rubber manchet.
- Druklagers bestaande uit een serie roestvast stalen sluitringen afgedekt met een laag PTFE gecoat brons voor een laag aandraaimoment.
- Verwijderbare pakkingflens voor het onder druk vervangen van druk- en radiale lagers en afdichtingen
- Verzonken EPDM profielrubber.
- Verzegelde, met rubber omcirkelde en afgedichte roestvaststalen bouten.
- ISO flens voor aandrijving; AVK adviseert het gebruik van een elektrische aandrijving of wormkast.
- Geïntegreerde hijsoogbouten
- 3/4" aansluitplug voor ontluchting of installatie van een ontluchtingsventiel.
- Epoxy coating volgens DIN 3476 deel 1 en EN 14901, GSK goedgekeurd.
- Op alle rubberen onderdelen zijn meerdere drinkwater goedkeuringen (DVGW, WRAS) van toepassing.
- Voor horizontale of verticale installatie aan de onderkant afneembare deksels voor het doorspoelen van de geleiderails en schoonmaken van afzettingen, die zich in horizontale installatie kunnen ophopen.
- Voorzien van by-pass om bediening bij een groot drukverschil te vereenvoudigen.
Downloads
Datasheet
Installatie
Certificaat
Video

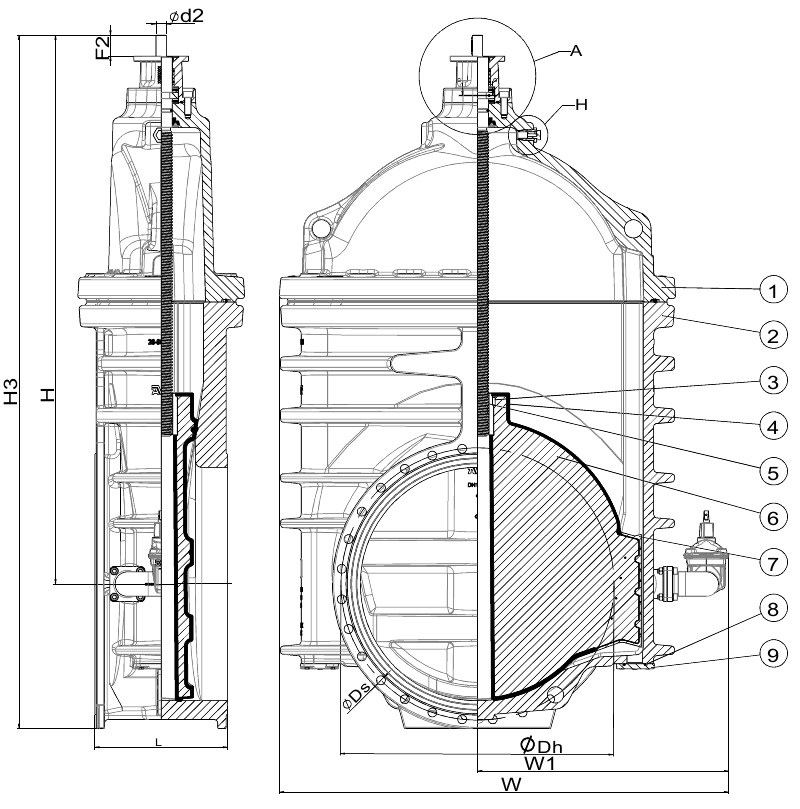

Artikelnrs. en afmetingen
Scroll voor meer informatie
| AVK artikel nr. | DN |
Flensboring |
L mm |
W mm |
W1 mm |
H mm |
H3 mm |
F2 mm |
D2 mm |
Dh mm |
Ds mm |
Boutmaat |
ISO Flens |
Theoretisch gewicht/kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 06-700-34-0146411 | 700 | PN16 | 430 | 1375 | 770 | 1622 | 2077 | 81 | 40 | 840 | 37 | 24 | F16 | 1458 |
| 06-800-34-0146411 | 800 | PN16 | 470 | 1390 | 785 | 1672 | 2185 | 81 | 40 | 950 | 41 | 24 | F16 | 1554 |
| 06-900-34-0046411 | 900 | PN10 | 510 | 1728 | 966 | 2117 | 2675 | 81 | 40 | 1050 | 34 | 28 | F16 | 3132 |
| 06-900-34-0146411 | 900 | PN16 | 510 | 1768 | 1006 | 2117 | 2680 | 81 | 40 | 1050 | 41 | 28 | F16 | 3358 |
| 06-1000-34-09042164101 | 1000 | PN10 | 550 | 1768 | 1006 | 2067 | 2682 | 81 | 40 | 1160 | 37 | 28 | F16 | 3155 |
| 06-1000-34-09142164101 | 1000 | PN16 | 550 | 1768 | 1006 | 2067 | 2695 | 81 | 40 | 1170 | 44 | 28 | F16 | 3407 |
3D tekeningen
Aanvraag
Scroll voor meer informatie
Onderdelen
| 1. | Bovenhuis | Nodulair gietijzer GJS-500-7 (GGG-50) |
| 2. | Huis | Nodulair gietijzer GJS-500-7 (GGG-50) |
| 3. | Gegroefde pin | Roestvast staal 1.4404 |
| 4. | Schuif rubber | EPDM rubber |
| 5. | Spindelmoer | Messing, DZR CW724R |
| 6. | Schuif | Nodulair gietijzer GJS-500-7 (GGG-50) |
| 7. | Schuifschoenen | PA 6.6 |
| 8. | O-ring | EPDM rubber |
| 9. | Afdekplaat | Nodulair gietijzer GJS-500-7 (GGG-50) |
| 10. | Spie | Roestvast staal |
| 11. | Spindel | Roestvast staal 1.4404 |
| 12. | Pakkingflens | Nodulair gietijzer GJS-500-7 (GGG-50) |
| 13. | Borging | Aluminum-brons CW307G |
| 14. | Stofkeringsring | NBR rubber |
| 15. | Lager | Polyamide |
| 16. | O-ring | NBR rubber |
| 17. | Borgsluitring | Roestvaststaal 1.4057 |
| 18. | Afdichting | Was |
| 19. | Druklager | Brons / PTFE composiet |
| 20. | O-ring | NBR rubber |
| 21. | Bevestigingsbout | Roestvast staal A4 |
| 22. | O-ring | EPDM rubber |
| 23. | Spindelafdichting | EPDM rubber |
| 24. | Afdichting | Was |
| 25. | Bout | Roestvast staal A4 |
| 26. | Profielrubber | EPDM rubber |
| 27. | Plug voor ontluchter | Roestvast staal 1.4404 |
| 28. | Blinde plug | Roestvast staal 1.4462, duplex |
| 29. | By-pass | Afsluiter, DN 80 |
Goedkeuringen
- Zitting: 1.1 x PN (in bar), Huis: 1.5 x PN (in bar). Sluitmoment test.
- Goedgekeurd volgens ACS Certificaat 23 ACC NY 508
Normen
- Ontworpen volgens EN 1074 deel 1 & 2
- Inbouwlengte volgens EN 558 Tabel 2 Basis Serie 14
- Standaard flensboring volgens EN1092, PN 10/16
